Słupki zewnętrzne światłowodowe

Słupek światłowodowy zewnętrzny to obudowa do organizacji i ochrony połączeń światłowodowych poza budynkiem. Tworzy terenowy punkt dystrybucyjny, w którym można uporządkować kable, tuby, pigtaile, spawy, zapas włókien oraz elementy osprzętu pasywnego. Dzięki temu instalacja FTTH nie kończy się przypadkową skrzynką lub nieosłoniętym połączeniem, ale trwałym, dostępnym serwisowo miejscem pracy z siecią.

Słupki światłowodowe zewnętrzne stosuje się przy sieciach FTTH i FTTx, w zabudowie jednorodzinnej, przy osiedlach, drogach wewnętrznych, punktach operatorskich, przyłączach abonenckich i trasach kablowych prowadzonych w terenie. Ich zadaniem jest zabezpieczenie infrastruktury przed warunkami atmosferycznymi, uszkodzeniem mechanicznym oraz przypadkowym dostępem osób niepowołanych.

Zewnętrzny słupek telekomunikacyjny jako punkt dystrybucyjny

Słupek telekomunikacyjny porządkuje miejsce, w którym sieć rozchodzi się na kolejne odcinki lub przyłącza. Może pełnić funkcję punktu dostępowego, dystrybucyjnego albo osłonowego dla mufoprzełącznicy. W praktyce oznacza to wygodniejszy serwis i łatwiejszą kontrolę nad tym, co dzieje się z kablem po wyprowadzeniu go z kanalizacji, gruntu albo głównej trasy światłowodowej.

Nasze słupki zewnętrzne FTTH mają konstrukcję dopasowaną do pracy w terenie. W zależności od modelu mogą być wyposażone w uchylny wsad, przestrzeń na mufoprzełącznicę, komory organizacyjne, uchwyty do mocowania okablowania oraz miejsce na zapas tub i pigtaili. Ważna jest też kontrola promienia gięcia włókien, bo światłowód nie powinien być prowadzony przypadkowo ani zbyt ciasno.

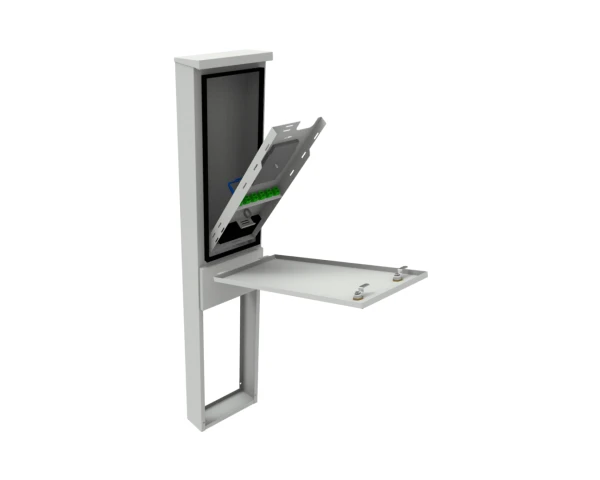

Słupek światłowodowy z uchylnym wsadem

Słupek światłowodowy z uchylnym wsadem ułatwia pracę przy kablach, spawach i osprzęcie. Wsadu nie trzeba obsługiwać głęboko wewnątrz obudowy — można go odchylić i uzyskać lepszy dostęp do elementów instalacji. To przydatne przy montażu, późniejszym serwisie, rozbudowie sieci oraz identyfikacji poszczególnych włókien.

Taki wariant sprawdzi się przy punktach, do których technicy będą wracać częściej niż tylko na etapie pierwszego montażu. Uchylny wsad porządkuje wnętrze słupka i skraca czas pracy, ponieważ kable, tuby i pigtaile są prowadzone w bardziej czytelnym układzie. Przy sieciach FTTH ma to duże znaczenie, szczególnie gdy liczba przyłączy rośnie etapami.

Słupek uliczny światłowodowy z cokołem

Słupek uliczny światłowodowy z cokołem jest przeznaczony do montażu w gruncie. Cokół lub postument stabilizuje obudowę i pozwala uporządkować wejście kabli od dołu. To ważne przy instalacjach prowadzonych w kanalizacji teletechnicznej, przy drogach, osiedlach i zewnętrznych punktach dostępowych.

W słupkach zewnętrznych liczy się nie tylko pojemność, ale też odporność obudowy. Modele wykonywane są z blachy Magnelis® i malowane proszkowo w kolorze RAL7035. W zależności od konstrukcji dostępne są warianty o stopniu ochrony IP54 oraz odporności mechanicznej IK10. Takie parametry mają znaczenie w miejscach narażonych na deszcz, pył, uderzenia, zmienne temperatury i codzienną eksploatację w przestrzeni zewnętrznej.

Jak dobrać słupek światłowodowy do sieci FTTH?

Słupek światłowodowy do sieci FTTH trzeba dobrać do liczby kabli, miejsca montażu, rodzaju osprzętu i zakładanego dostępu serwisowego. Do prostszych punktów wystarczy kompaktowy słupek z miejscem na podstawowe elementy organizacji włókien. Do bardziej rozbudowanych instalacji lepszy będzie model z większą przestrzenią roboczą, uchylnym wsadem albo miejscem na mufoprzełącznicę.

Przy wyborze warto uwzględnić również zapas na przyszłą rozbudowę. Sieci FTTH często rozwijają się stopniowo, dlatego zbyt mały słupek może szybko ograniczyć wygodę pracy. Lepiej od razu przewidzieć miejsce na dodatkowe włókna, tuby, pigtaile i uporządkowane prowadzenie kabli. Dobrze dobrany zewnętrzny słupek telekomunikacyjny ułatwia utrzymanie sieci i zmniejsza ryzyko bałaganu w punkcie dystrybucyjnym.

Słupek czy szafka zewnętrzna?

Słupek światłowodowy zewnętrzny będzie dobrym wyborem przy terenowych punktach FTTH, przyłączach abonenckich i trasach kablowych prowadzonych poza budynkiem. Szafka zewnętrzna lepiej sprawdzi się tam, gdzie oprócz światłowodów trzeba zabudować większą ilość osprzętu, urządzenia aktywne albo elementy zasilania. Słupek jest rozwiązaniem bardziej punktowym, przeznaczonym głównie do ochrony i organizacji infrastruktury światłowodowej w terenie.

FAQ

Do czego służy słupek światłowodowy zewnętrzny?

Słupek światłowodowy zewnętrzny służy do ochrony i organizacji kabli, włókien, tub, pigtaili, spawów oraz osprzętu pasywnego w sieciach FTTH i FTTx. Pełni funkcję terenowego punktu dystrybucyjnego.

Czym różni się słupek z uchylnym wsadem od standardowego słupka?

Słupek światłowodowy z uchylnym wsadem daje łatwiejszy dostęp do wnętrza obudowy. Ułatwia montaż, serwis, identyfikację włókien i pracę przy zapasie kabli bez konieczności sięgania głęboko do środka słupka.

Kiedy wybrać słupek uliczny światłowodowy z cokołem?

Słupek uliczny światłowodowy z cokołem warto wybrać do montażu w gruncie, przy trasach kablowych, osiedlach, drogach wewnętrznych i terenowych punktach dystrybucyjnych. Cokół stabilizuje obudowę i porządkuje wejście kabli od dołu.

Czy słupki zewnętrzne FTTH chronią światłowód przed warunkami atmosferycznymi?

Tak, słupki zewnętrzne FTTH są projektowane do pracy poza budynkiem. Chronią elementy instalacji przed deszczem, pyłem, uszkodzeniami mechanicznymi i przypadkowym dostępem do połączeń światłowodowych.
