Rozdzielacze tub światłowodowych

Rozdzielacz tub światłowodowych służy do rozszycia kabla liniowego i uporządkowanego wyprowadzenia znajdujących się w nim tub ochronnych. Pozwala oddzielić je od głównego kabla, zabezpieczyć i skierować do kolejnych elementów instalacji.

W Cabinex znajdziesz rozdzielacze tub światłowodowych RT-12 i RT-24 oraz listwę montażową LRT-19"-1U.

Do czego służy rozdzielacz tub kabla światłowodowego?

Kabel liniowy może zawierać wiele tub, w których znajdują się włókna światłowodowe. Po przygotowaniu kabla do rozszycia poszczególne tuby trzeba wyprowadzić i poprowadzić do odpowiednich miejsc w szafie. Pozostawienie ich bez właściwego podparcia i uporządkowania utrudnia późniejszy serwis oraz zwiększa ryzyko przypadkowego naprężenia lub zagięcia.

Rozdzielacz światłowodowy typu RT rozwiązuje ten problem dzięki obudowie z dedykowanym uchwytem. Umożliwia on rozmieszczenie, rozdzielenie i zabezpieczenie tub ochronnych. Dodatkowo uchwyt elementu wytrzymałościowego kabla (FRP) pozwala ustabilizować kabel liniowy.

Warto jednak pamiętać, że rozdzielacz tub nie jest urządzeniem dzielącym sygnał optyczny. Nie zastępuje splittera ani przełącznicy światłowodowej. Jego zadaniem jest mechaniczna organizacja tub światłowodowych, a nie wykonywanie połączeń między włóknami.

Rozdzielacze światłowodów Cabinex – RT-12, RT-24 i listwa LRT

Modele RT-12 i RT-24 różnią się liczbą obsługiwanych tub. Uzupełnieniem obu rozwiązań jest dedykowana listwa montażowa.

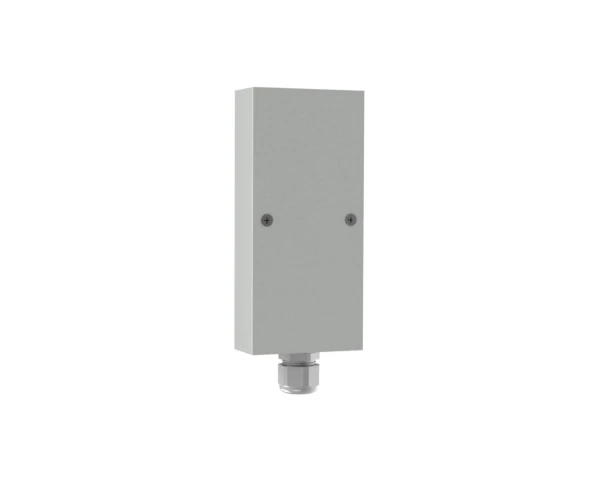

RT-12 – rozdzielacz do 12 tub światłowodowych

Model RT-12-55/180/35-G-R7035 obsługuje maksymalnie 12 tub ochronnych o średnicy do 5 mm. Ma wymiary 55 × 180 × 35 mm i jest wyposażony w dławnicę PG19 umożliwiającą wprowadzenie kabla liniowego o średnicy od 12 do 15 mm.

Można zamontować go na szynie DIN 35 mm lub dedykowanej listwie LRT.

RT-24 – większa pojemność w tej samej wysokości obudowy

RT-24-80/180/35-G-R7035 jest przeznaczony do maksymalnie 24 tub ochronnych o średnicy do 5 mm. Ma szerokość 80 mm, wysokość 180 mm i głębokość 35 mm.

Większa pojemność przydaje się w punktach dystrybucyjnych, w których z jednego kabla liniowego trzeba wyprowadzić więcej tub. Model RT-24 wykorzystuje ten sam sposób wprowadzania kabla i oferuje takie same możliwości montażu jak RT-12.

LRT-19"-1U – listwa do montażu rozdzielaczy w szafie rack

Listwa LRT-19"-1U-G-R7035 pozwala zamocować do 6 rozdzielaczy RT-12 lub do 3 rozdzielaczy RT-24. Jest przeznaczona do zabudowy rack 19", zajmuje wysokość 1U i może być montowana na tylnych szynach szafy.

Model

Pojemność lub funkcja

Wymiary (szer. × wys. × gł.)

RT-12

Do 12 tub ochronnych

55 × 180 × 35 mm

RT-24

Do 24 tub ochronnych

80 × 180 × 35 mm

LRT-19"-1U

Montaż 6 × RT-12 lub 3 × RT-24

483 × 44 × 8 mm

Rozdzielacz tub na szynę DIN czy na listwę rack 19"?

Sposób montażu warto dopasować do konstrukcji szafy oraz rozmieszczenia pozostałego wyposażenia. Rozdzielacze RT-12 i RT-24 można mocować zarówno na szynie DIN 35 mm zgodnej z EN 60715, jak i na listwie LRT-19"-1U.

Montaż na szynie DIN daje swobodę rozmieszczenia rozdzielaczy wewnątrz obudowy wyposażonej w odpowiednią szynę.

Listwa LRT będzie szczególnie przydatna w szafach rack 19", w których kilka rozdzielaczy ma tworzyć wspólny układ montażowy. Możliwość umieszczenia jej na tylnych szynach pomaga racjonalnie wykorzystać przestrzeń i oddzielić miejsce rozszycia kabla od wyposażenia zamontowanego z przodu.

Przed wyborem warto sprawdzić nie tylko dostępność odpowiedniego mocowania, ale również przestrzeń potrzebną do wprowadzenia kabla od dołu i wyprowadzenia tub w zaplanowanych kierunkach.

Na co zwrócić uwagę przy wyborze i montażu rozdzielacza?

Prowadzenie tub światłowodowych powinno uwzględniać zarówno ich liczbę, jak i wymiary kabla oraz warunki pracy całej instalacji.

Pierwszą kwestią jest pojemność uchwytu. RT-12 mieści do 12 tub, natomiast RT-24 do 24. Nie należy przy tym utożsamiać liczby tub z liczbą włókien światłowodowych. Jedna tuba może zawierać wiele włókien, dlatego dobór rozdzielacza powinien wynikać z rzeczywistej konstrukcji kabla.

Drugim kryterium są średnice kabla i tub ochronnych. Oba rozdzielacze Cabinex mają wejście z dławnicą PG19 przeznaczoną do kabla liniowego o średnicy 12–15 mm. Uchwyt pozwala natomiast organizować tuby ochronne o średnicy do 5 mm. Przed montażem trzeba zweryfikować zgodność tych parametrów z używanym okablowaniem.

Istotny jest również sposób mocowania kabla. W modelach RT zastosowano uchwyt elementu wytrzymałościowego FRP, który pomaga ustabilizować przewód. Podczas rozszywania należy unikać nadmiernego naprężania tub i zachować promienie gięcia wymagane przez producenta kabla. Sam rozdzielacz nie eliminuje skutków nieprawidłowego prowadzenia światłowodów.

Obudowy RT-12 i RT-24 wykonano z blachy Magnelis® lakierowanej proszkowo na kolor jasnoszary RAL7035. Mają stopień ochrony IP41 i odporność mechaniczną IK10, a deklarowany zakres temperatur eksploatacji wynosi od -40°C do +70°C. IP41 nie oznacza jednak pełnej pyłoszczelności ani ochrony przed deszczem, dlatego w instalacjach zewnętrznych rozdzielacze wymagają odpowiedniej obudowy ochronnej.

Rozdzielacze tub światłowodowych do szaf telekomunikacyjnych

Rozdzielacz tub światłowodowych z kabla liniowego znajduje zastosowanie przede wszystkim w szafach operatorskich, punktach dystrybucyjnych i innych instalacjach telekomunikacyjnych, w których trzeba uporządkować przejście od kabla liniowego do dalszej części infrastruktury.

Sprawdź parametry poszczególnych modeli i dobierz rozwiązanie do konstrukcji kabla oraz planowanego rozmieszczenia wyposażenia. W razie wątpliwości skontaktuj się z Cabinex, aby ustalić odpowiednią konfigurację dla swojej instalacji.

FAQ – najczęściej zadawane pytania

Czym różni się rozdzielacz tub RT-12 od RT-24?

Główną różnicą jest pojemność. RT-12 obsługuje maksymalnie 12 tub ochronnych, a RT-24 – 24 tuby. Oba modele są przeznaczone do tub transportowych o średnicy do 5 mm i umożliwiają montaż na szynie DIN 35 mm lub listwie LRT.

Czy rozdzielacze tub można montować na szynie DIN?

Tak. Rozdzielacze RT-12 i RT-24 Cabinex są kompatybilne z szyną DIN 35 mm zgodną z EN 60715. Można również zamontować je na dedykowanej listwie LRT-19"-1U do szaf rack.

Ile rozdzielaczy można zamontować na jednej listwie LRT?

Listwa LRT-19"-1U umożliwia montaż maksymalnie 6 rozdzielaczy RT-12 lub 3 rozdzielaczy RT-24. Jest przeznaczona do szaf rack 19" i zajmuje wysokość 1U.

Czy rozdzielacz tub światłowodowych zastępuje przełącznicę?

Nie. Rozdzielacz tub służy do mechanicznego wyprowadzenia, uporządkowania i zabezpieczenia tub kabla liniowego. Przełącznica światłowodowa pełni inną funkcję – umożliwia organizację zakończeń i połączeń włókien. Oba elementy mogą współpracować w jednej instalacji.
